施工プラン

当社はリニューアルプランを3つご用意しています。
ヒアリングと現場確認をさせていただき、最適なリニューアルプランをご提案いたします。

新安全基準リニューアル

2009年建築基準法施行令改正された内容に準ずる工事を行うプランです。既存エレベーターよりも安全性・耐震性能を向上させることができます。

工期	約15日間
安全対策	戸開走行保護装置、Ｓ波・Ｐ波地震管制運転装置、停電時自動着床装置、０９耐震対策

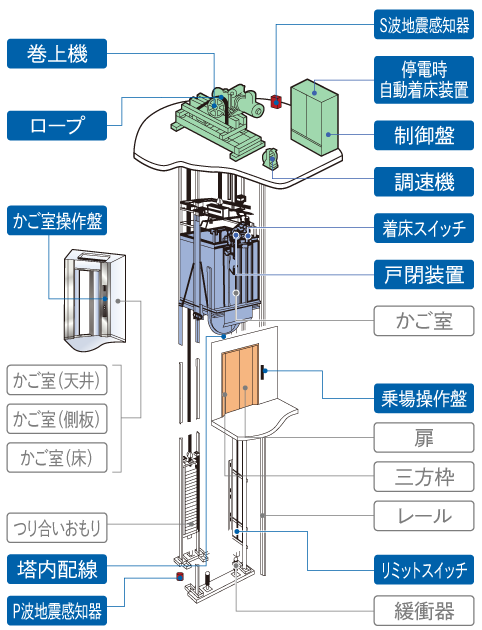

planS 新安全基準リニューアル

▼部品名をクリックすると画像が表示されます。▼

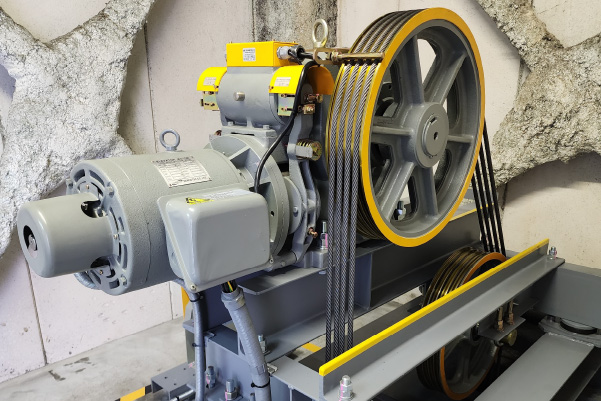

巻上機
ロープを駆動して、かごを昇降させます。

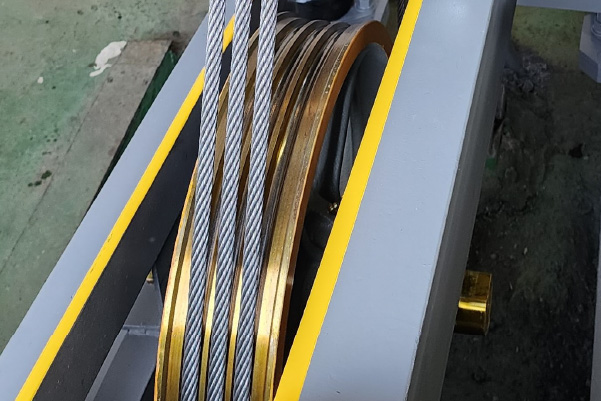

ロープ
かごとつり合いおもりをつないでいます。

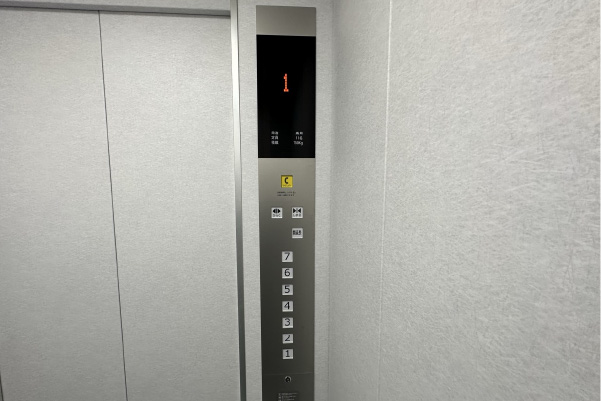

かご室操作盤
かご室内の行先ボタンやドアの開閉ボタン、非常通報ボタンなどを配置したパネル。

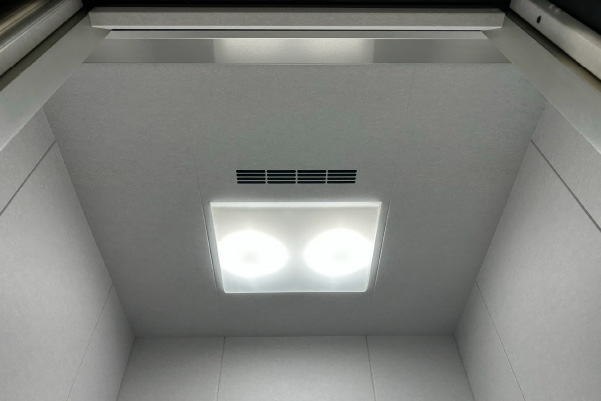

かご室（天井）

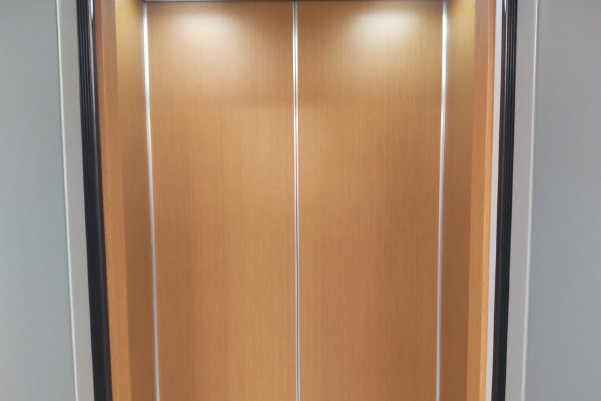

かご室（側板）

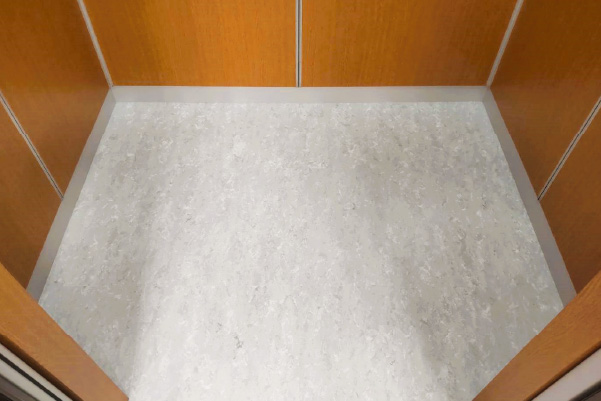

かご室（床）

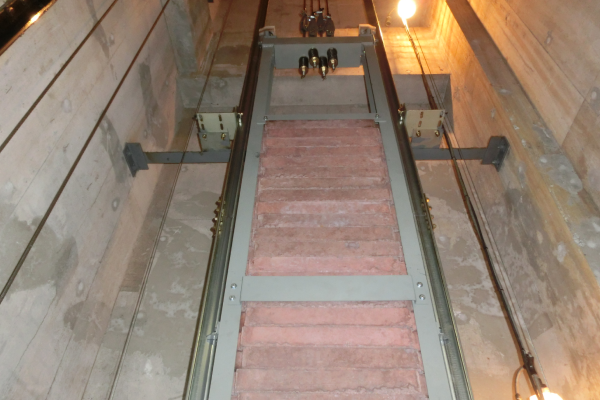

つり合いおもり
かごとのバランスを保ち、エレベーターを効率的に動かすためについています。

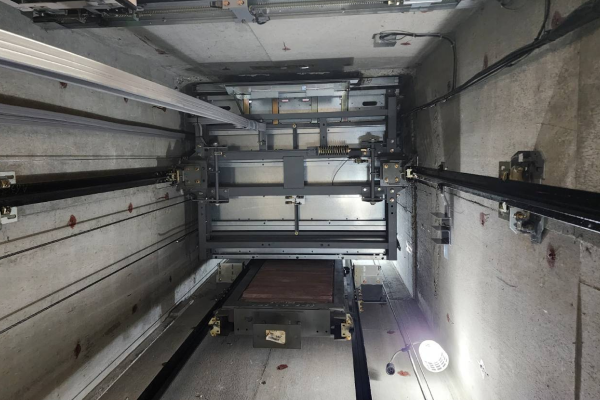

塔内配線
制御盤からかご室、各スイッチ等、巻上機などに接続されている昇降路内の配線。

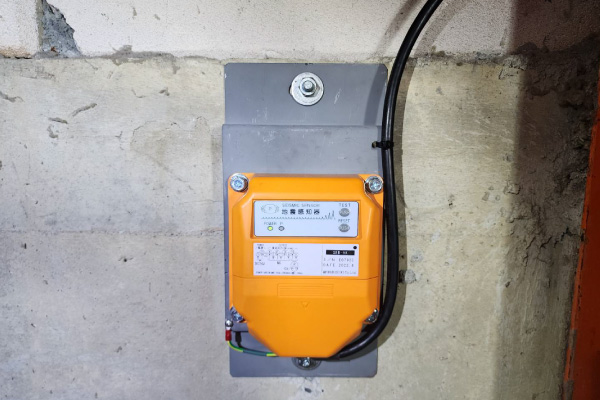

P波地震感知器
地震発生時に初期微動（弱い揺れ）を感知し、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。
※指定時間を過ぎても主要動を検知しなければ、自動で復旧します。

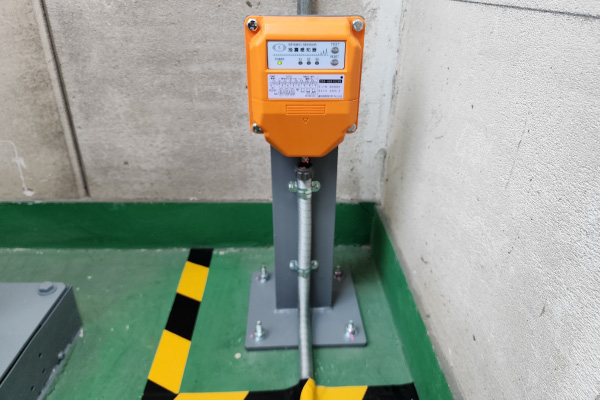

S波地震感知器
地震発生時に主要動（強い揺れ）を感知し、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。
※自動で復旧はしません。

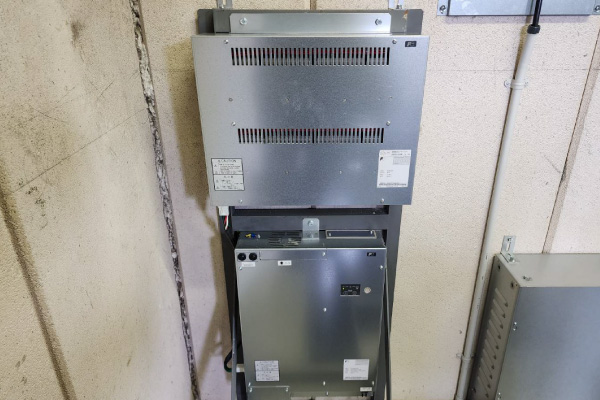

停電時自動着床装置
停電発生時に専用バッテリーに切替わり、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。

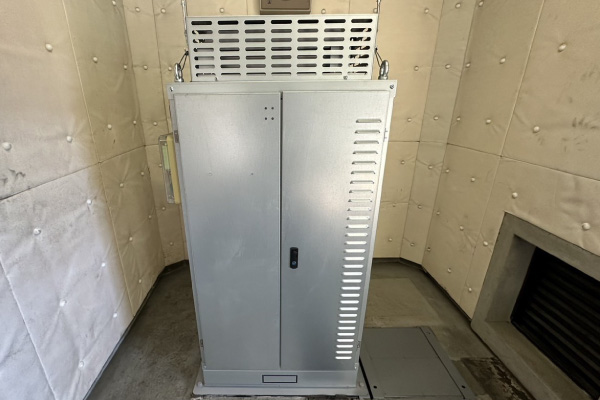

制御盤
エレベーターの運転動作や速度を制御して乗り心地をスムーズにさせます。

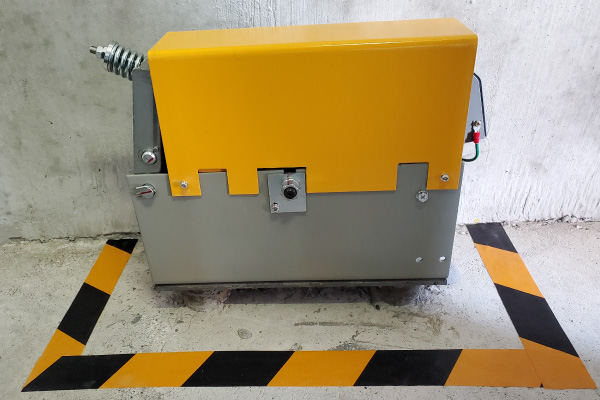

調速機
異常速度を検知した際にかごを緊急停止させる安全装置。

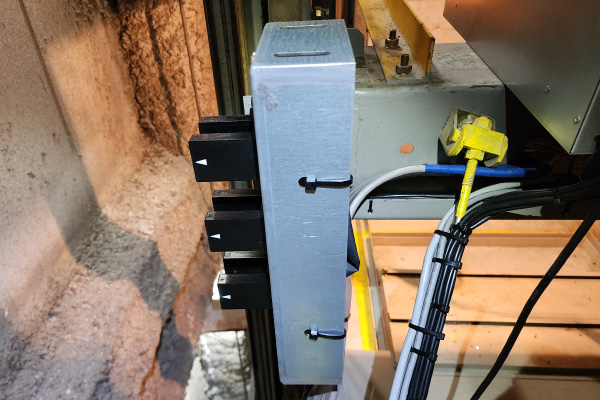

着床スイッチ
指定した階に到達したことを検知します。

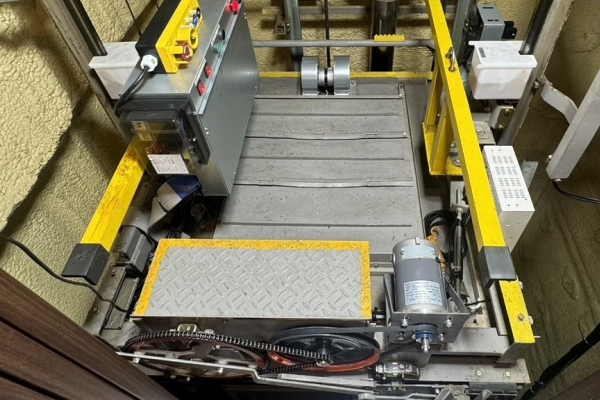

戸閉装置
ドアモーターとドア制御装置でドアの開閉をコントロールします。

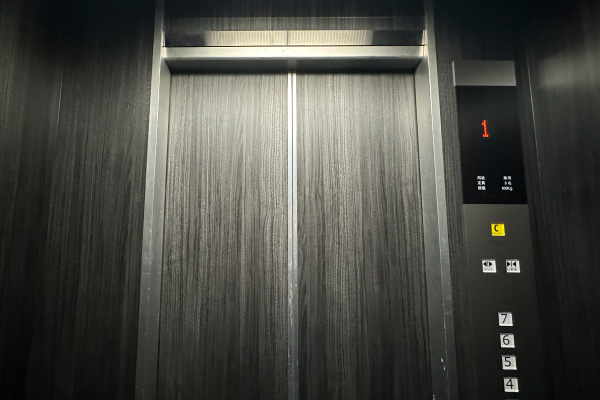

かご室

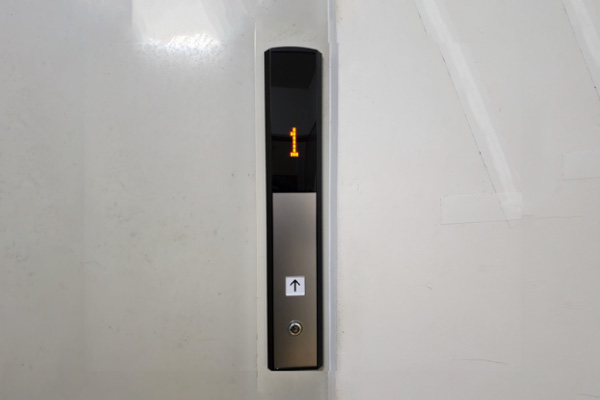

乗場操作盤
各階の乗場に設置されているエレベーターを呼ぶボタンがついているパネル。

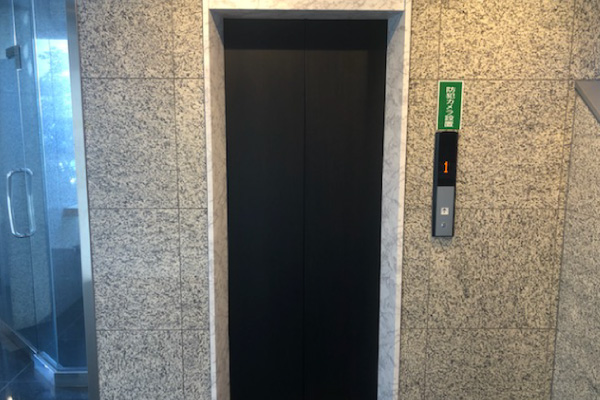

扉

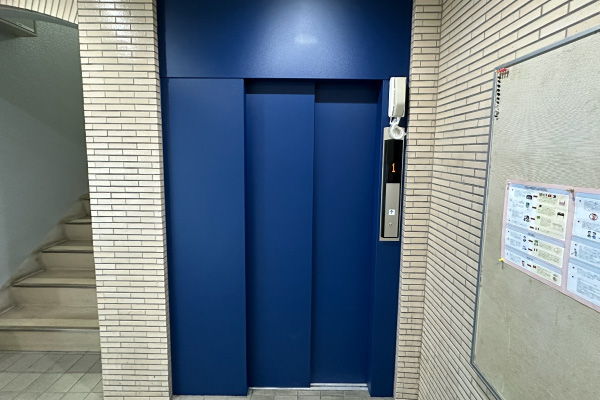

三方枠

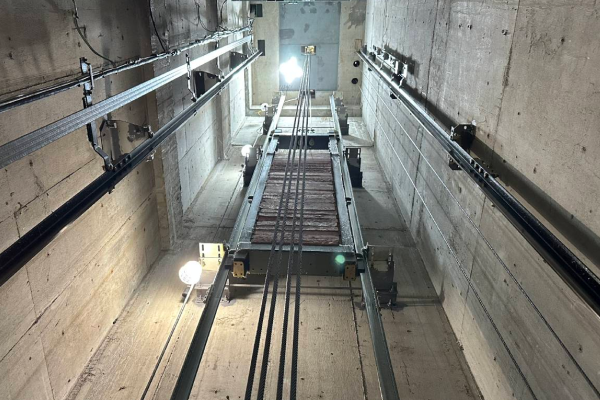

レール
かごが昇降する際にガイドしているレール。

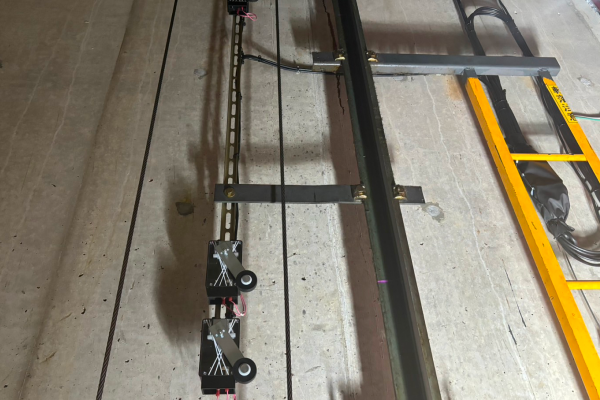

リミットスイッチ
最上階・最下階でかごが所定の場所よりも行き過ぎた際にかごを緊急停止させます。

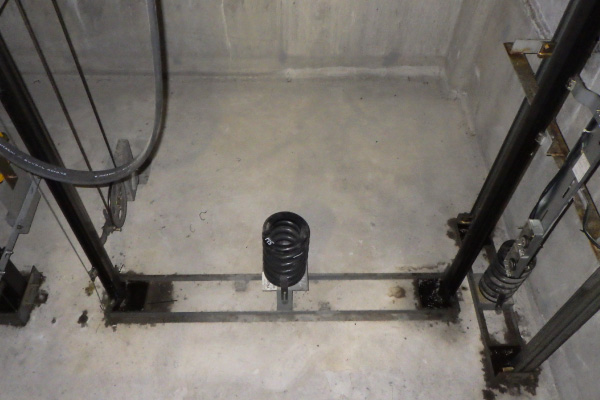

緩衝器
かごやつり合いおもりが落下した際、衝突の衝撃を緩和させます。

制御・巻上機リニューアル

主要機器の制御盤・巻上機・その他付随する機器を更新するプランです。インバーター制御になる事でなめらかな乗り心地と省エネを実現します。

工期	約10日間
安全対策	Ｓ波地震管制運転装置、主要機器耐震対策、他オプション工事

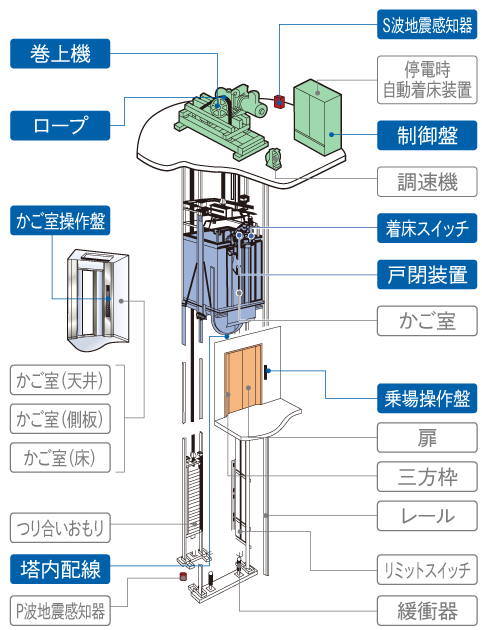

planB 制御・巻上機リニューアル

▼部品名をクリックすると画像が表示されます。▼

巻上機
ロープを駆動して、かごを昇降させます。

ロープ
かごとつり合いおもりをつないでいます。

かご室操作盤
かご室内の行先ボタンやドアの開閉ボタン、非常通報ボタンなどを配置したパネル。

かご室（天井）

かご室（側板）

かご室（床）

つり合いおもり
かごとのバランスを保ち、エレベーターを効率的に動かすためについています。

塔内配線
制御盤からかご室、各スイッチ等、巻上機などに接続されている昇降路内の配線。

S波地震感知器
地震発生時に主要動（強い揺れ）を感知し、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。
※自動で復旧はしません。

停電時自動着床装置
停電発生時に専用バッテリーに切替わり、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。

制御盤
エレベーターの運転動作や速度を制御して乗り心地をスムーズにさせます。

調速機
異常速度を検知した際にかごを緊急停止させる安全装置。

着床スイッチ
指定した階に到達したことを検知します。

戸閉装置
ドアモーターとドア制御装置でドアの開閉をコントロールします。

かご室

乗場操作盤
各階の乗場に設置されているエレベーターを呼ぶボタンがついているパネル。

扉

三方枠

レール
かごが昇降する際にガイドしているレール。

リミットスイッチ
最上階・最下階でかごが所定の場所よりも行き過ぎた際にかごを緊急停止させます。

緩衝器
かごやつり合いおもりが落下した際、衝突の衝撃を緩和させます。

制御・油圧リニューアル

主要機器の制御盤・油圧ユニット・その他付随する機器をプランです。ロープ式への更新よりも油圧機構を更新することで短工期・低コスト・工事の騒音を抑えられます。

工期	約10日間
安全対策	Ｓ波地震管制運転装置、主要機器耐震対策、他オプション工事

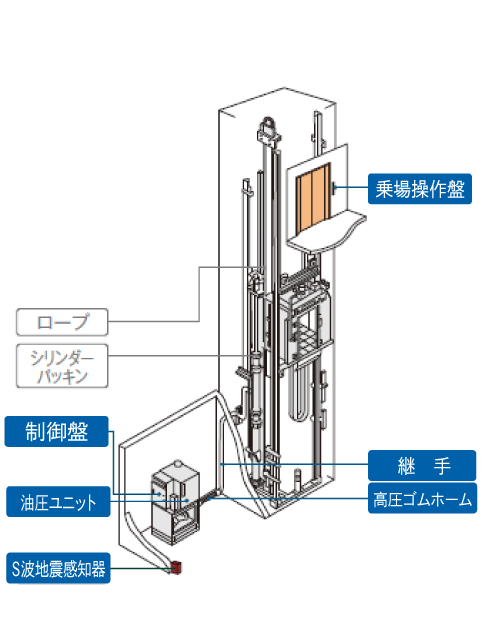

planH 制御・油圧リニューアル

▼部品名をクリックすると画像が表示されます。▼

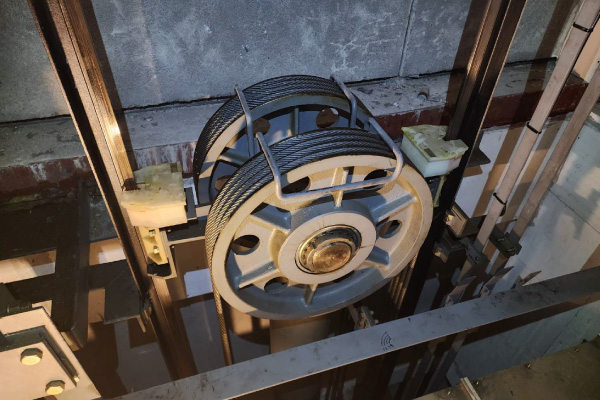

ロープ
油圧ジャッキの動きをロープを介して伝達させ、かごを昇降させます。

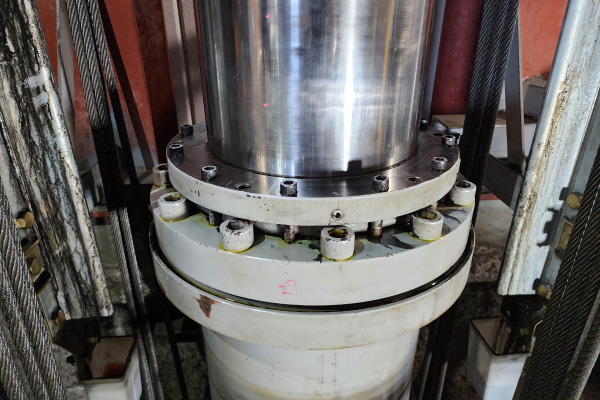

シリンダーパッキン
シリンダーとプランジャーの間を塞ぎ油漏れを防ぎ、プランジャーを滑らかに動かす役割があります。

制御盤
エレベーターの運転動作や速度を制御して乗り心地をスムーズにさせます。

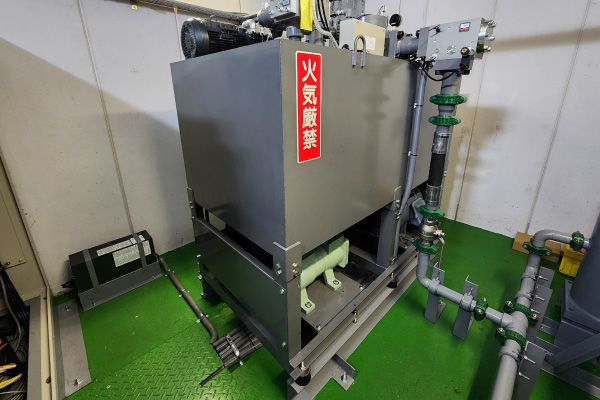

油圧ユニット
電動ポンプで油を送り、油圧ジャッキを働かせて、かごを昇降させます。

S波地震感知器
地震発生時に主要動（強い揺れ）を感知し、かごを最寄り階まで運行させて閉じ込めを防ぐ安全装置。
※自動で復旧はしません。

乗場操作盤
各階の乗場に設置されているエレベーターを呼ぶボタンがついているパネル。

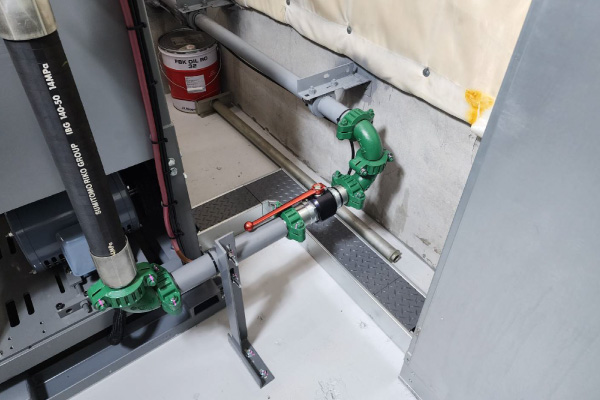

継手
管と管の接続部に使用します。

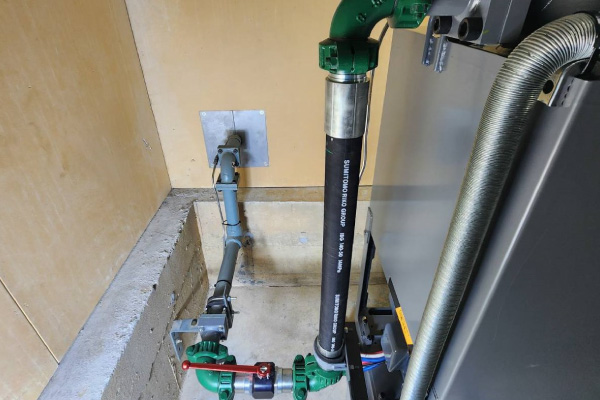

高圧ゴムホース
作動油を圧送するためのホースです。

safety standards当社は、厳しい基準・認定を取得しています。

国土交通省大臣認定
戸開走行保護装置

安全性向上の為、ブレーキの二重化などが義務づけられました。
乗用・寝台用からルームレスエレベーターまで様々な機種に対応できます。

国土交通省大臣認定
遮煙性能ドア

防火区画に防災設備の設置が義務づけられております。
認定ドアを採用する事により、追加設備が不要となります。大規模改修には不可欠です。
